導(dǎo)電泡沫的壓縮永久變形率低，確保墊片長期性能良好。- 導(dǎo)電泡沫電磁干擾墊片的推薦工作壓縮量會根據(jù)墊片尺寸而有所不同。通常，墊片應(yīng)壓縮至原始高度的30% - 60%。
導(dǎo)電泡沫襯墊力學(xué)導(dǎo)電性檢測：再結(jié)合壓縮百分比情況下檢測導(dǎo)電泡沫襯墊的電阻變化，實時動態(tài)檢測導(dǎo)電泡沫襯墊的壓縮特性。
導(dǎo)電泡沫襯墊在受到壓縮時，電阻的動態(tài)變化和壓縮百分比之間的關(guān)系是一個復(fù)雜的過程。下面是關(guān)于導(dǎo)電泡沫襯墊壓縮百分比和電阻動態(tài)檢測曲線機理的分析：
1. 導(dǎo)電泡沫襯墊的基本結(jié)構(gòu)和特性

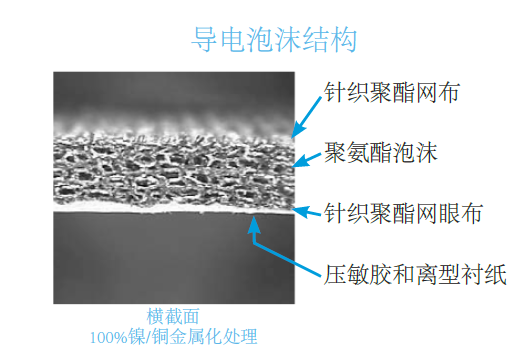

導(dǎo)電泡沫通常由帶有導(dǎo)電顆粒（如碳黑、金屬粉末等）的泡沫基體組成。它在未壓縮時呈現(xiàn)較大的孔隙率和較低的電阻，而在壓縮時，孔隙度降低，材料的形變和導(dǎo)電路徑的改變會引起電阻的變化。
2. 壓縮百分比與電阻變化的關(guān)系
·初始狀態(tài)：在導(dǎo)電泡沫未受壓縮時，泡沫的孔隙率較高，電流流動的路徑相對較長，電阻較高。
·壓縮過程：隨著泡沫的壓縮，孔隙度逐漸減小，泡沫結(jié)構(gòu)中的導(dǎo)電顆粒之間的接觸增加，電流流動的路徑變短，導(dǎo)致電阻減小。
·壓縮至一定百分比后：當泡沫受到較大壓縮時，孔隙幾乎完全消失，泡沫的結(jié)構(gòu)可能會塌陷或者趨于緊密，電阻變化逐漸趨于穩(wěn)定。此時，電阻的變化通常會趨于平穩(wěn)，或者可能因材料的不可逆損傷而出現(xiàn)電阻急劇增加。
3. 電阻動態(tài)變化曲線機理
導(dǎo)電泡沫襯墊在壓縮過程中的電阻變化通常表現(xiàn)為以下幾個階段：
·階段1：低壓縮率階段（初始階段）：
·在這個階段，電阻隨著壓縮的增加而逐漸減小。隨著泡沫結(jié)構(gòu)逐漸壓縮，導(dǎo)電顆粒之間的接觸面積增大，電流通過的路徑變短，導(dǎo)致電阻的減少。這個階段的電阻變化較為平緩。
·階段2：中等壓縮率階段：
·進入中等壓縮階段時，泡沫的孔隙開始大幅度減少，泡沫的幾何形狀和導(dǎo)電顆粒的排列可能發(fā)生改變，電阻的變化更加明顯，且電阻降低的速度可能變快。
·階段3：高壓縮率階段（壓縮極限階段）：
·當壓縮率接近極限時，泡沫的孔隙基本消失，電阻的變化趨于平穩(wěn)。在這個階段，如果泡沫出現(xiàn)塑性變形或損傷，電阻可能突然增加，表現(xiàn)為電阻的急劇上升。
·階段4：不可逆變形階段（若存在）：
·若泡沫在高壓縮下發(fā)生了永久性變形（如材料的破裂、導(dǎo)電顆粒脫落等），電阻會有一個急劇的上升。這種現(xiàn)象通常出現(xiàn)在壓縮達到一定限度之后。
4. 影響電阻變化的因素
·導(dǎo)電顆粒的分布：導(dǎo)電泡沫的電阻變化受導(dǎo)電顆粒分布均勻性影響。如果導(dǎo)電顆粒在泡沫中的分布較為均勻，電阻變化會較為平滑。
·材料的彈性和塑性：不同導(dǎo)電泡沫的彈性和塑性差異會影響電阻的變化。在較軟的泡沫中，壓縮時電阻變化較大，而在較硬的泡沫中，電阻變化可能較小。
·壓縮速率：壓縮的速度也會影響電阻的動態(tài)變化，快速壓縮可能導(dǎo)致更大范圍的局部應(yīng)力集中，導(dǎo)致電阻急劇變化。
5. 電阻與壓縮百分比的實驗檢測
在實驗中，通常通過以下步驟來檢測壓縮過程中電阻的動態(tài)變化：
·使用壓力傳感器來記錄泡沫的壓縮百分比。
·使用四探針法或電阻應(yīng)變計來實時監(jiān)測泡沫襯墊的電阻變化。

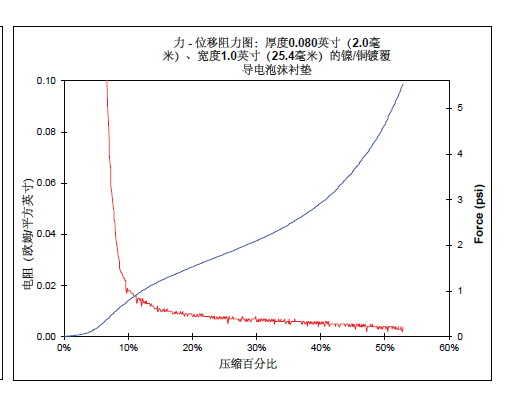

·將壓縮百分比與電阻值進行對比，得到電阻-壓縮百分比曲線。
6. 總結(jié)
導(dǎo)電泡沫襯墊的電阻動態(tài)變化與壓縮百分比之間存在復(fù)雜的關(guān)系。在初期的壓縮過程中，電阻通常會減少，因為泡沫的結(jié)構(gòu)更為緊密，導(dǎo)電顆粒之間的接觸增多。但隨著壓縮的繼續(xù)，電阻變化會逐漸趨于平穩(wěn)，并可能在達到一定壓縮百分比后由于不可逆變形或材料損傷而出現(xiàn)急劇變化。
© 2019 - 上海保圣實業(yè)發(fā)展有限公司備案號：滬ICP備14034510號-4 GoogleSitemap 技術(shù)支持：儀器網(wǎng) 管理登陸
